利用领域：

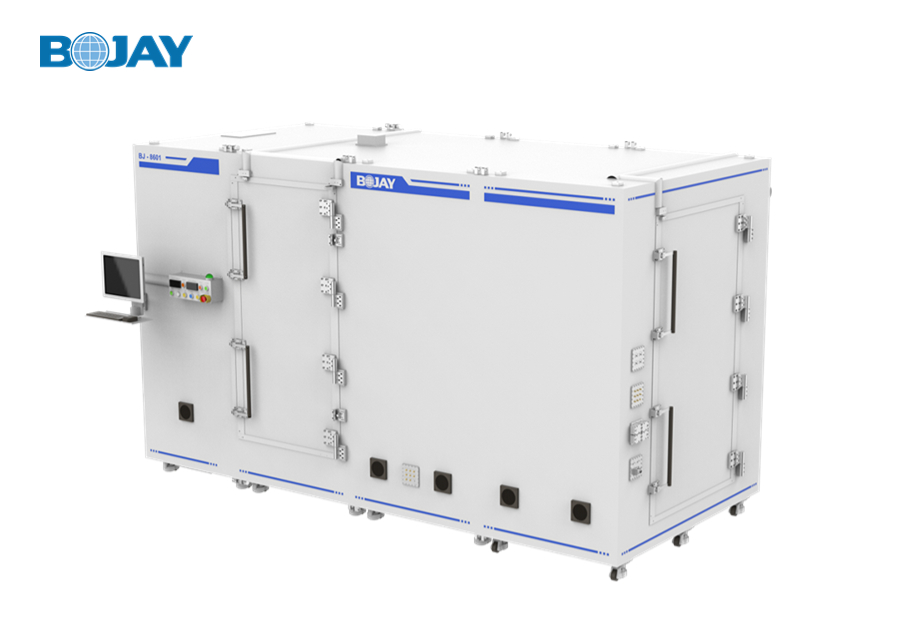

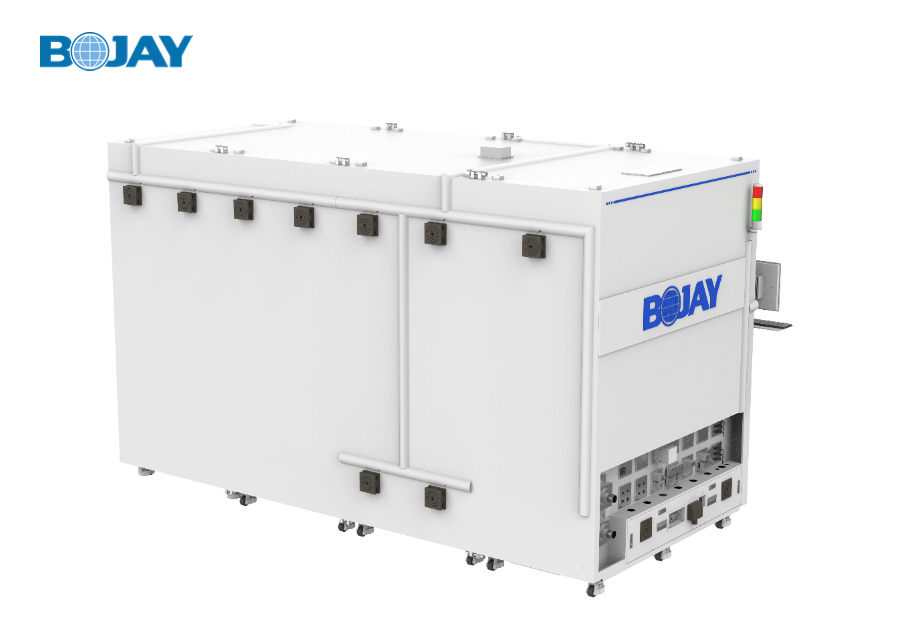

● BJ-8601测试系统蕴含一个中型微波暗室和一个紧凑的天线测试领域（收缩场CATR），设计用于尝试室环境下的毫米波OTA测试，覆盖频率领域为24至90GHz；
● 高精度的反射面为黑盒测试提供了一个直径400毫米的静区；
● 结合一个高精度的4轴定位器，该系统可能为各类尺寸的DUT提供急剧和正确的天线丈量；最高负沉可达100kg；
● 通过TTL硬件信号触发的急剧丈量职能；
● 收缩场支持单个或多个馈电天线，能够同时丈量分歧的信号；
● 该系统可能在间接远场和直接远场丈量步骤之间切换；
● 能够提供配套的保温箱（选件），用于在-40至100℃的极端前提测试。
机械规格：
| 内部尺寸 | 3580(W)*1600(L)*1990(H)mm |
| 表观尺寸（不带底座） | 4000(W)*2000 (L)*2415(H)mm |
| 前门尺寸 | 770(W)*1570(H)mm |
| 右门尺寸 | 980(W)*1740(H)mm |
| 净沉 | 约 2526kg |
| 毛沉 | 约 4758kg |
| DUT最大尺寸 | 900(L)*650(W)*300(H)mm |
| DUT最大沉量 | 100kg |
电气规格:
| 功耗 | 2500W |
| 输入电压 | AC:100~120/200~240V 50/60Hz |
| 定位器节造界面 | USB A型母头 RJ45 |
反射板、馈源天线及射频规格：
| 反射板 | 抛物线弧面，卷边设计 |
| 反射板尺寸 | 选项1：800 x 800 mm 选项2：900 x 900 mm |
| 工作频率领域 | 24 ~ 90GHz |
| 静区参数 | 尺寸：直径400m 幅度锥削： ≤ 1dB 幅度波纹：≤±0.5dB 相位误差：≤ ±5° 交叉极化隔离度：≤-27dB |
| 馈源天线 | 单一馈源：可搭配800mm或900mm反射板 多馈源：仅合用900mm反射板 工作频率： 24~50GHz(可通过扭转馈源天线扩大到90GHz) 衔接器：2x2.4mm 资料：铝合金 交叉极化隔离度： ≤-35dB |
| 屏蔽效力 | 24~90GHz >70dB |
| 吸波棉反射率 | 24~90GHz<-30dB |
